Droga danych z dna do modelu 3D — jak przetwarzać pomiary batymetryczne na potrzeby robót inżynieryjnych

Prace czerpalne i pogłębiarskie na rzekach oraz zbiornikach wodnych odbywają się zazwyczaj w warunkach zerowej widoczności. Operator koparki lub pogłębiarki nie ma fizycznej możliwości oceny ukształtowania dna, co drastycznie zwiększa ryzyko przegłębień lub pozostawienia wypłyceń. Konieczność przeniesienia rzeczywistego profilu dna do cyfrowego środowiska projektowego staje się w takich sytuacjach fundamentem udanej inwestycji. Dokładne odwzorowanie podwodnej topografii pozwala na precyzyjne realizowanie założeń inżynieryjnych bez polegania na zgadywaniu. Rozwiązaniem tego problemu jest ciągłe pozyskiwanie danych batymetrycznych i ich błyskawiczna transformacja w przestrzenne środowisko pracy maszyn.

Mechanizm powstawania chmury punktów

Proces mapowania podwodnego obszaru rozpoczyna się od pracy urządzeń pomiarowych zamontowanych na jednostce pływającej. Echosonda emituje serie impulsów akustycznych, które po odbiciu od dna wracają do przetwornika. Precyzyjny pomiar czasu przebiegu sygnału przez słup wody pozwala na bezbłędne obliczenie głębokości w każdym pojedynczym punkcie pomiaru. Zestawienie tych informacji z pozycjonowaniem przestrzennym pochodzącym z odbiornika GNSS RTK tworzy gęstą chmurę punktów. Każda zarejestrowana wartość zyskuje natychmiastowe przypisanie do dokładnej lokalizacji geograficznej o współrzędnych X, Y, Z, dzięki czemu siatka zaczyna odzwierciedlać rzeczywistą topografię zbiornika.

Surowe zbiory informacji wymagają jednak specjalistycznej obróbki, ponieważ zawierają liczne szumy zakłócające obraz. Sonary rejestrują nie tylko właściwe twarde podłoże, ale również fałszywe artefakty generowane przez przemieszczające się ławice ryb, gęstą podwodną roślinność czy zjawiska odbić wielokrotnych fal dźwiękowych. Zaawansowane algorytmy przetwarzające analizują amplitudę sygnału i geometryczne charakterystyki echa. Mechanizmy te skutecznie filtrują pomiary z niepożądanych zakłóceń biologicznych i fizycznych. Oczyszczona z błędów chmura punktów stanowi ostateczną powierzchnię referencyjną dna, gotową do dalszych etapów procesu inżynieryjnego.

Transformacja pomiarów w model 3D dla maszyn

Przetworzone zbiory informacji trafiają bezpośrednio do dedykowanego oprogramowania inżynieryjnego. To właśnie na tym etapie hydrografia dostarcza bazowych danych niezbędnych do wygenerowania trójwymiarowego modelu numerycznego. System oprogramowania interpoluje zagęszczoną siatkę punktów i tworzy ciągłą, gładką powierzchnię. Zbudowany w ten sposób Numeryczny Model Terenu (NMT) tworzy trzon środowiska pracy do planowania wszystkich robót ziemnych prowadzonych pod powierzchnią wody. Projektanci mogą na niego precyzyjnie nakładać kolejne warstwy ukształtowania koryta czy wykopów pod infrastrukturę.

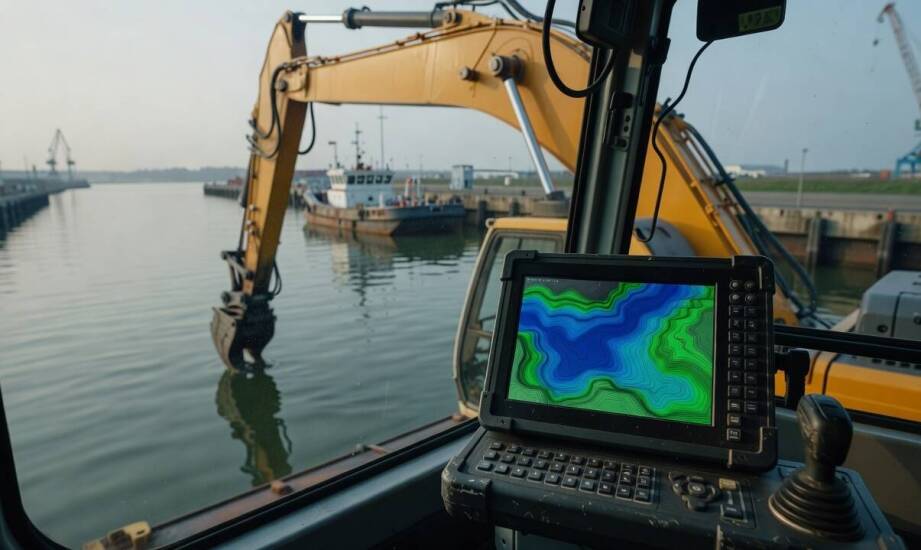

Zatwierdzony model 3D trafia bezpośrednio do systemów sterowania maszyn operujących na placu budowy. Zaawansowane rozwiązania naprowadzają osprzęt koparki lub pogłębiarki ściśle według wyznaczonych rzędnych wysokościowych. Operator obserwuje trójwymiarową wizualizację na ekranie w kabinie, co pozwala na pracę pod powierzchnią wody bez wykonywania tradycyjnych pomiarów kontrolnych. Kształt realizowanego wykopu jest stale weryfikowany z założeniami projektowymi, co w dużym stopniu eliminuje kosztowne błędy wykonawcze.

Złożone inwestycje hydrotechniczne charakteryzują się dużą dynamiką zmian objętości urobku. Cykliczna aktualizacja modeli batymetrycznych po każdej sesji pomiarowej umożliwia ścisłą optymalizację kubatury wydobywanego materiału. Zestawianie bieżących powierzchni wykopu z wcześniejszymi skanami ułatwia kontrolę postępów robót. Specjaliści reprezentujący SITECH Poland wdrażają technologie integrujące pomiarowe oprogramowanie morskie Trimble z pokładowymi platformami sterowania Trimble Earthworks. Synchronizacja narzędzi maszynowych ze stale odświeżanym środowiskiem cyfrowym znacząco zmniejsza liczbę pustych przejazdów sprzętu i bezpośrednio redukuje zużycie paliwa.

Finalna precyzja i rentowność inwestycji hydrotechnicznej zależy w prostej linii od niezawodnej ścieżki przepływu informacji. Od wygenerowania pierwszego impulsu akustycznego przez echosondę, po ostateczny ruch łyżki koparki pod wodą, każdy bajt danych musi zostać poprawnie zlokalizowany, przefiltrowany i zinterpretowany. Skuteczne powiązanie systemów pozycjonowania GNSS z oprogramowaniem modelującym eliminuje obszary niepewności w ciężkich pracach czerpalnych. Dzięki cyfrowemu odzwierciedleniu ukrytego środowiska podwodnego firmy wykonawcze zyskują pełną kontrolę nad procesem technologicznym, skracając czas trwania wymagającego projektu.
