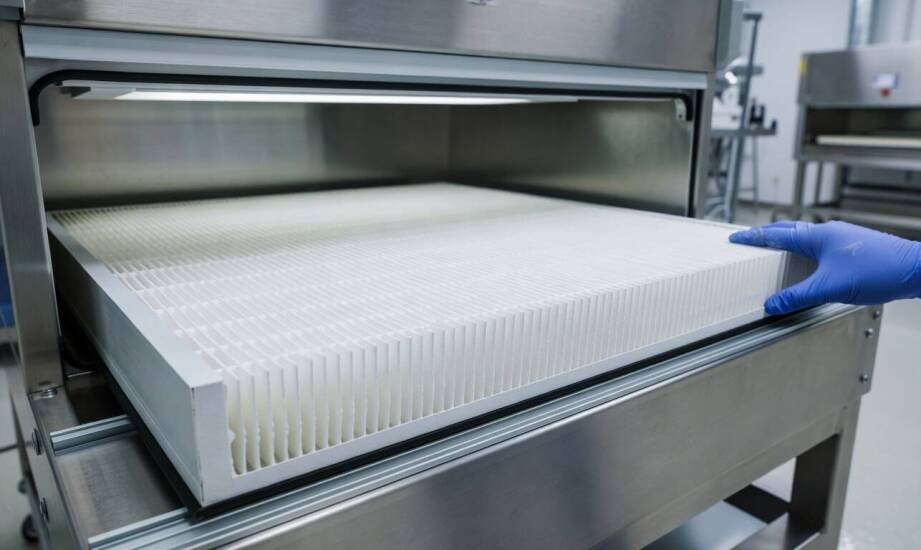

E11 czy H13 w systemie wielostopniowym: jak dobrać klasę do ryzyka procesu

W systemach wentylacyjnych wielostopniowych wybór klasy filtra absolutnego zależy od konkretnego poziomu ryzyka zdefiniowanego dla danego procesu technologicznego. Podstawowy układ z filtrami wstępnymi na poziomie F5–F9 i końcowym stopniem dokładnym doskonale spełnia wymagania produkcyjne przy zastosowaniu elementu E11. Ten sam system wymaga wdrożenia zaawansowanych modułów H13, gdy instalacja zabezpiecza sterylne napełnianie leków lub hermetyczną pracę w salach operacyjnych. Inwestorzy poszukujący systemów ochrony powietrza w przemyśle stale analizują optymalny balans między kosztami eksploatacyjnymi a rygorystycznymi normami higieny. Prawidłowa ocena środowiska pracy wywiera bezpośredni wpływ na architekturę instalacji oraz ostateczne tempo zużycia podzespołów. W warszawskim zakładzie produkcyjnym EUFILTER od ponad czterech dekad dostarczamy zaawansowane filtry powietrza do urządzeń wentylacyjno-klimatyzacyjnych. Z doświadczenia przemysłowego wiemy, jak ogromną rolę w bezpieczeństwie załogi odgrywa każda dziesiąta część procenta skuteczności przechwytywania aerozoli.

Różnice klas a ochrona środowiska pracy

Klasa elementu filtracyjnego decyduje nie tylko o ułamku zatrzymania cząstek o wielkości najbardziej przenikliwej, znanych w fizyce jako MPPS. Zgodnie z oficjalnymi wytycznymi normy EN 1822, filtr E11 osiąga skuteczność ogólną na poziomie co najmniej 95 procent. Bardziej restrykcyjny element H13 gwarantuje skuteczność ogólną minimum 99,95 procent oraz skuteczność lokalną minimum 99,75 procent. Ostatnia wartość ma fundamentalne znaczenie w aplikacjach rynkowych o podwyższonym rygorze higienicznym. Skuteczność lokalna jest mierzona podczas specjalistycznego testu skanującego pod ciśnieniem. Obowiązkowa procedura bezwzględnie wyklucza występowanie najmniejszych nieszczelności w ułożonym materiale filtracyjnym. Niższa kategoria certyfikacji chroni przede wszystkim maszyny przed drobinami zdolnymi do uszkodzenia czułych mechanizmów ruchomych. Standard H13 wyznacza twardą granicę między podstawową ochroną sprzętu a zabezpieczeniem całej objętości kubaturowej przed niepożądaną emisją szkodliwych pyłów.

Wiarygodność deklarowanych właściwości fizycznych materiału zawsze wynika z niezależnych badań laboratoryjnych realizowanych w jednostce fabrycznej. Wykonywane na bieżąco testy na zgodność z normami EN 1822 i ISO 29463 precyzyjnie weryfikują zachowanie bariery w docelowych warunkach przepływowych. Własne zaawansowane zaplecze badawcze pozwala nam stale kontrolować jakość oferowanych instalacji kompaktowych i wkładów absolutnych. Zgodnie ze sztuką inżynierii materiałowej filtry wyższych kategorii czystości wymagają całkowicie indywidualnego testowania każdego wyprodukowanego egzemplarza schodzącego z linii montażowej. Rygorystyczna praktyka kontrolna odróżnia te produkty od tańszych zamienników sprawdzanych wyłącznie na podstawie wyrywkowych partii. Wykwalifikowany personel ocenia wolumen przepływu, generowany spadek ciśnienia oraz ostateczny rozkład zatrzymanych mikroskopijnych obiektów na płaszczyźnie plisowanej. Pozytywne wyniki tych dokładnych eksperymentów determinują finalne dopuszczenie konkretnego separatora do operowania w strefach sterylnych.

Wpływ klasy na opór i dobór komponentów

Zwiększona zdolność wyłapywania zanieczyszczeń stałych naturalnie winduje aerodynamiczny opór stawiany przetłaczanemu powietrzu. Certyfikowane filtry H13 generują zazwyczaj spadek ciśnienia rzędu 200–250 Pa przy nominalnym obciążeniu wydajnościowym maszyny. Standardowe moduły klasy E utrzymują zdecydowanie mniejsze wartości redukcji energii w kanałach przesyłowych. Narastające obciążenie fizyczne zespołu wymusza instalację specjalistycznego wentylatora o podniesionej mocy, co bezpośrednio zwiększa koszty energii elektrycznej zakładu. Technologiczne zestawienie hepa e11 vs h13 uświadamia specjalistom rozkład naprężeń wewnątrz sieci rur. Obiektywna fizyka cieczy powoduje, że wcześniejsze stopnie układu pracują w warunkach znacznie wyższego zagęszczenia pyłowego przy zastosowaniu wyjątkowo szczelnego zapięcia obwodu. Bariera mikrobiologiczna zatyka się powoli dzięki skuteczności filtrów kieszeniowych wstępnych. Połączony mechanizm napowietrzający musi jednak stale pokonywać dużą różnicę ciśnień statycznych w przestrzeni roboczej.

Codzienna praktyka budowlana obrazuje bardzo logiczny podział zakresów pracy między obydwoma rodzajami siatek zatrzymujących. Konfiguracje niższej rangi w pełni sprawdzają się w projektach dystrybucji mas powietrza nad ogromnymi strefami produkcyjnymi w branży przetwórstwa rolnego. Celem działania systemu jest tam skuteczne ograniczenie migracji grubego pyłu ogólnego oraz ochrona głównych ciągów technologicznych przed usterką. Wdrożenie ulepszonego wariantu separacji staje się obowiązkowe w monitorowanych punktach podwyższonego ryzyka krzyżowego. Inżynierowie obserwują regularne zapotrzebowanie na wkłady absolutne w zakładach farmaceutycznych, laboratoriach mikrobiologicznych oraz oddziałach ratunkowych. Produkcja mikroskopijnych obwodów drukowanych w fabrykach mikroelektroniki nie toleruje występowania ciał obcych na liniach montażowych. W rygorystycznych obiektach przemysłowych ścisłe wymagania utrzymania standardu stref ISO 5–7 bezwzględnie przeważają nad dodatkowymi kosztami zasilania dmuchaw.

Bilans ryzyka procesu i wymagań czystości

Ostateczna decyzja o zamontowaniu wybranego separatora mikrobiologicznego nigdy nie wynika z prostego pragnienia posiadania flagowego elementu z katalogu branżowego. Świadome modelowanie dynamiki płynów wymaga wnikliwej kalkulacji uwarunkowań technologicznych procesu oraz zaakceptowania wyliczonego oporu w głównym torze zasilającym. Obowiązkowe reguły utrzymania bezpieczeństwa sanitarnego obowiązujące w nowoczesnych placówkach narzucają dyrektorom nieprzekraczalną granicę skuteczności. Poprawnie zbudowany aparat centralny łączący wydajne moduły kieszeniowe z dostosowanym elementem barierowym zapewnia stałą podaż tlenu przez cały zadeklarowany resurs bezawaryjnej eksploatacji maszyn. Długoterminowe przestrzeganie rygorów czystości chemicznej i biologicznej uwarunkowano korzystaniem ze sprawdzonych elementów o certyfikowanej powierzchni roboczej.
